  Аудио регистраторы


Серия MDL2-3
 с возможностью записи на SD карту.

   Модели: MDL3-2-SD, MDL3-4-SD, MDL3-4A-SD, MDL3-8P-SD, MDL3-8, MDL3S-8

Полное обозначение для заказа: MDL2-3s-ab-c-d
  a - количество каналов
  b - тип входа, необязательный параметр для стандартного входа,
       другие типы: A - для простого аудио, P - симметричная токовая петля
  c - носитель, SD - в случае наличия только одного интерфейса
  d - необязательный параметр, возможный вариант конструктивного исполнения
  s - необязательный параметр, S - групповой сервер Linux
   Пример сокращенного названия: MDL3-ab-c

  0


  (нажать на рисунок для увеличения)

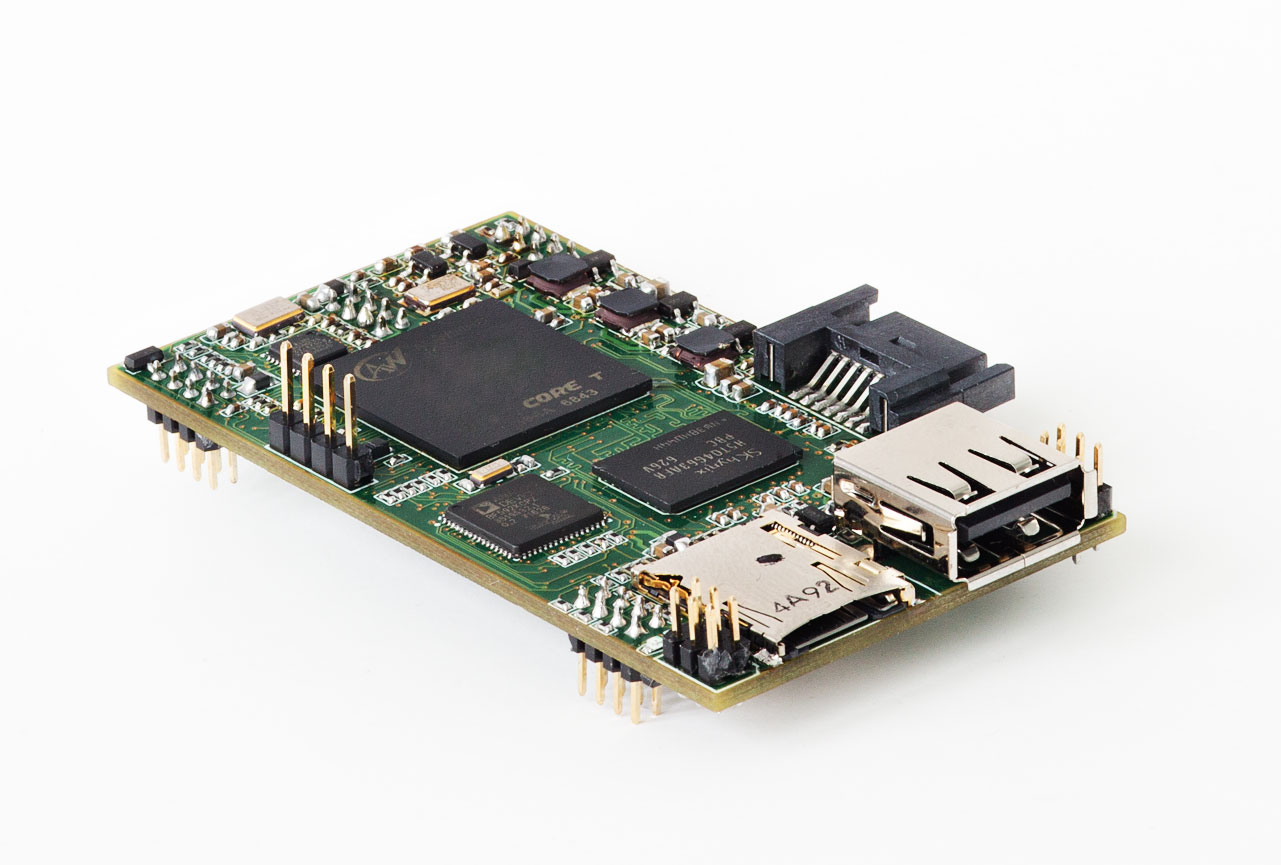

   Современное развитие линейки серии MDL2.
   Низкопотребляющие автономные регистраторы на базе сигнального процессора, с носителями на SD картах большой емкости, сетевым интерфейсом Ethernet, внутренней модульной структурой построения. Различные типы входов с гальванической развязкой и фантомным питанием. Поддержка возможностей современных WEB браузеров и непосредственного доступа из различных настольных и мобильных ОС: OS X, Windows, Linux, iOS, Android и др.



Исполнения, модели (стандартный модуль входов):

Функция/Модель

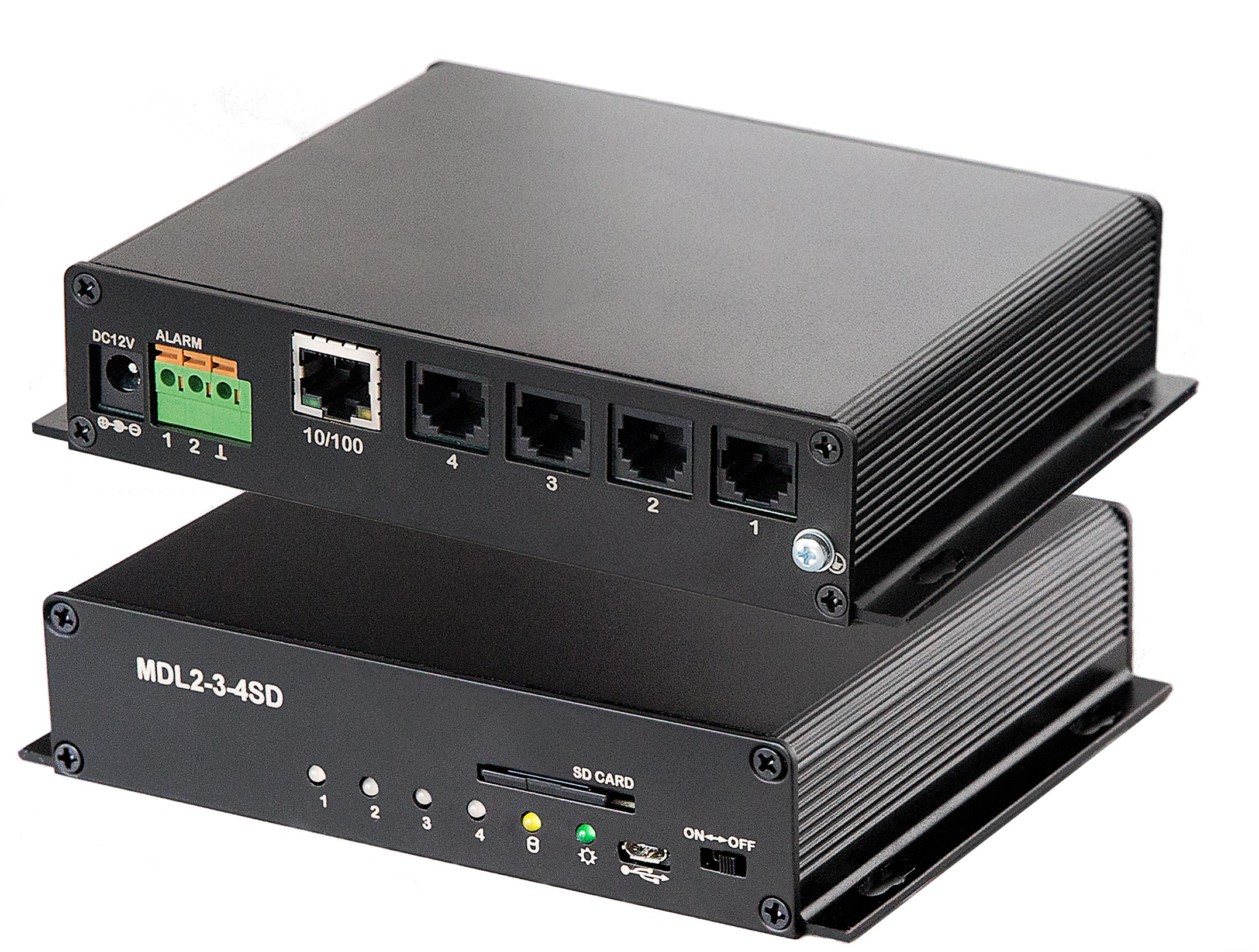

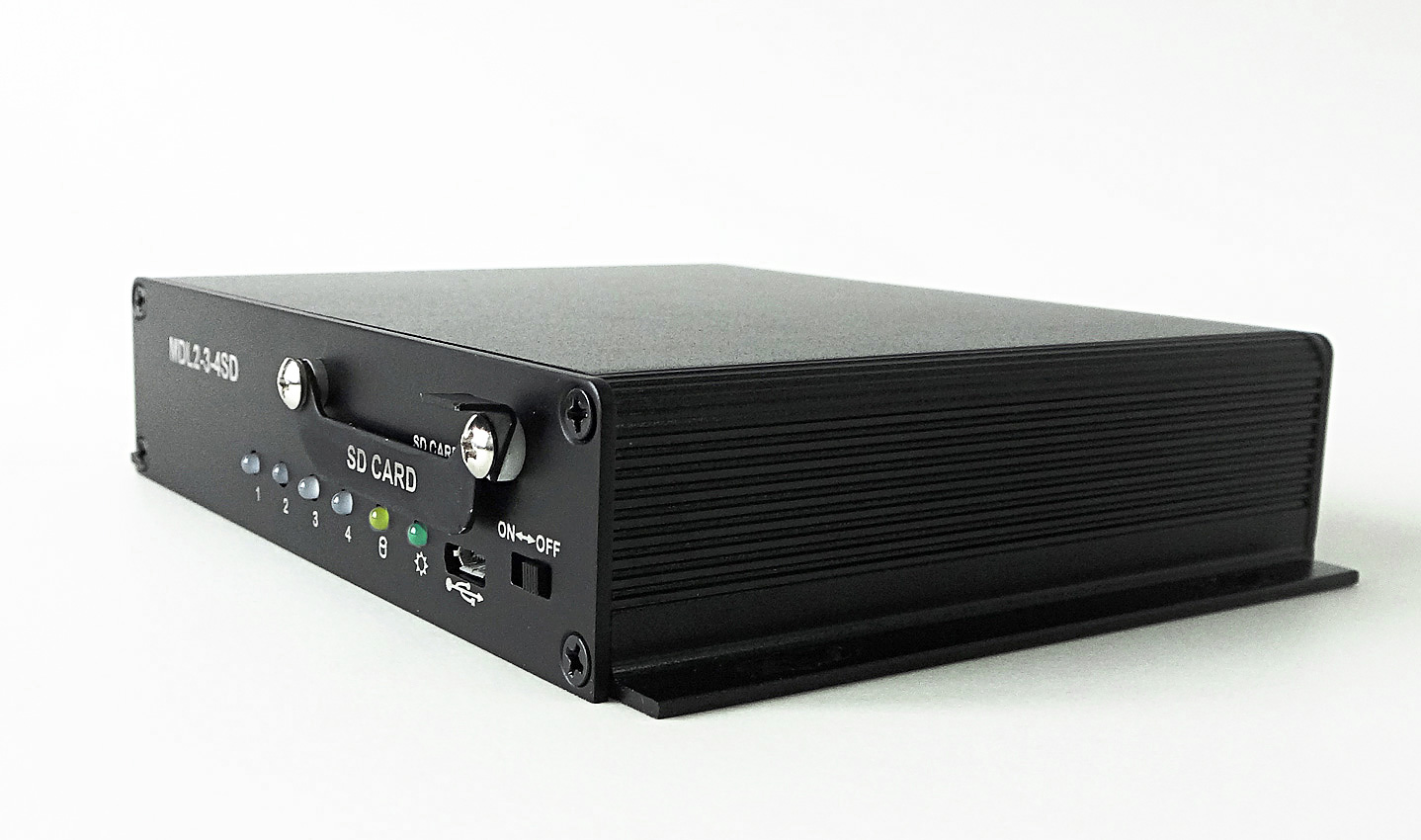

 MDL3-4-SD

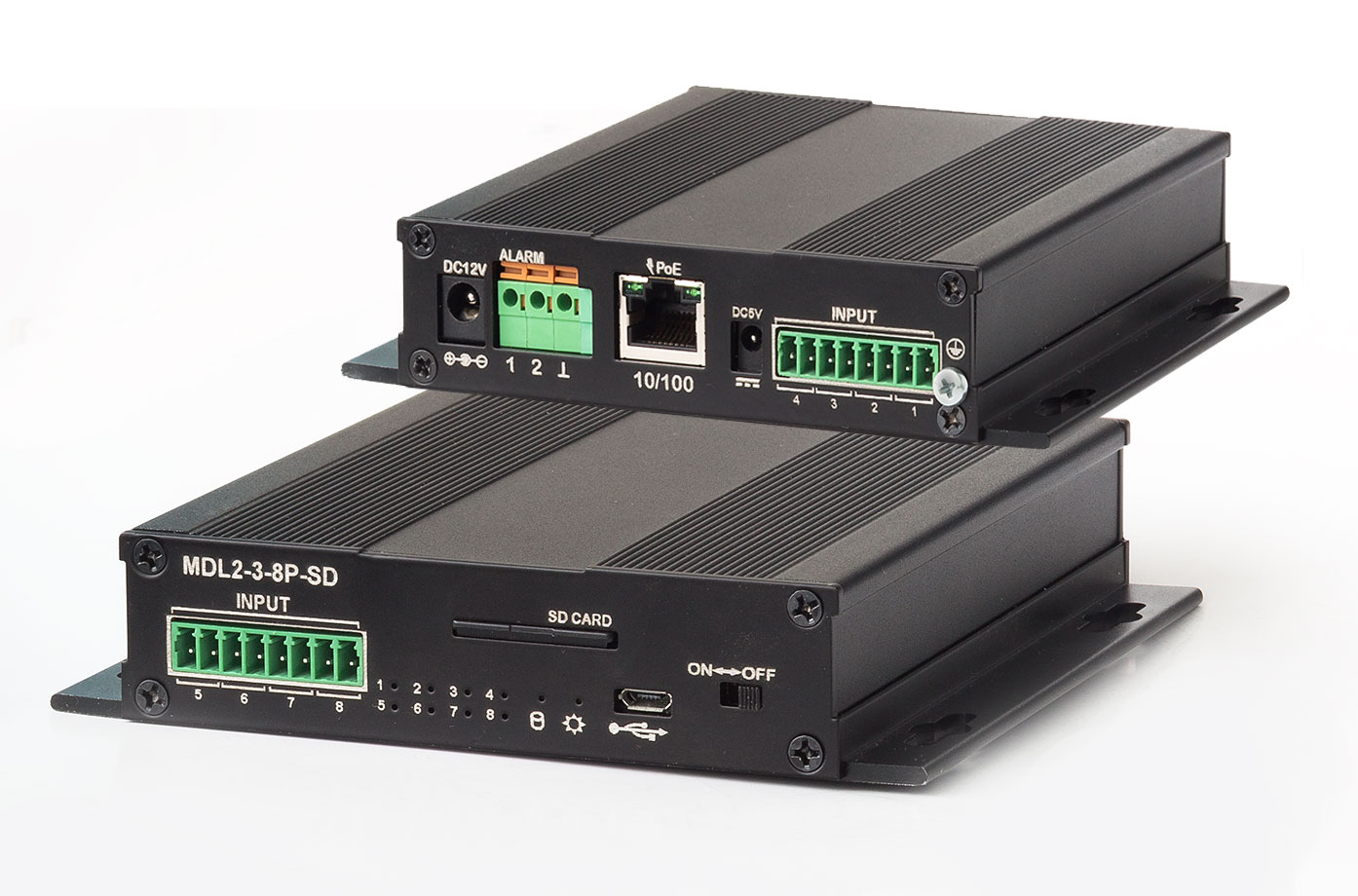

  MDL3-8P-SD  MDL3-2-SD  MDL3-4A-SD  MDL3-8
Каналы

4

 8

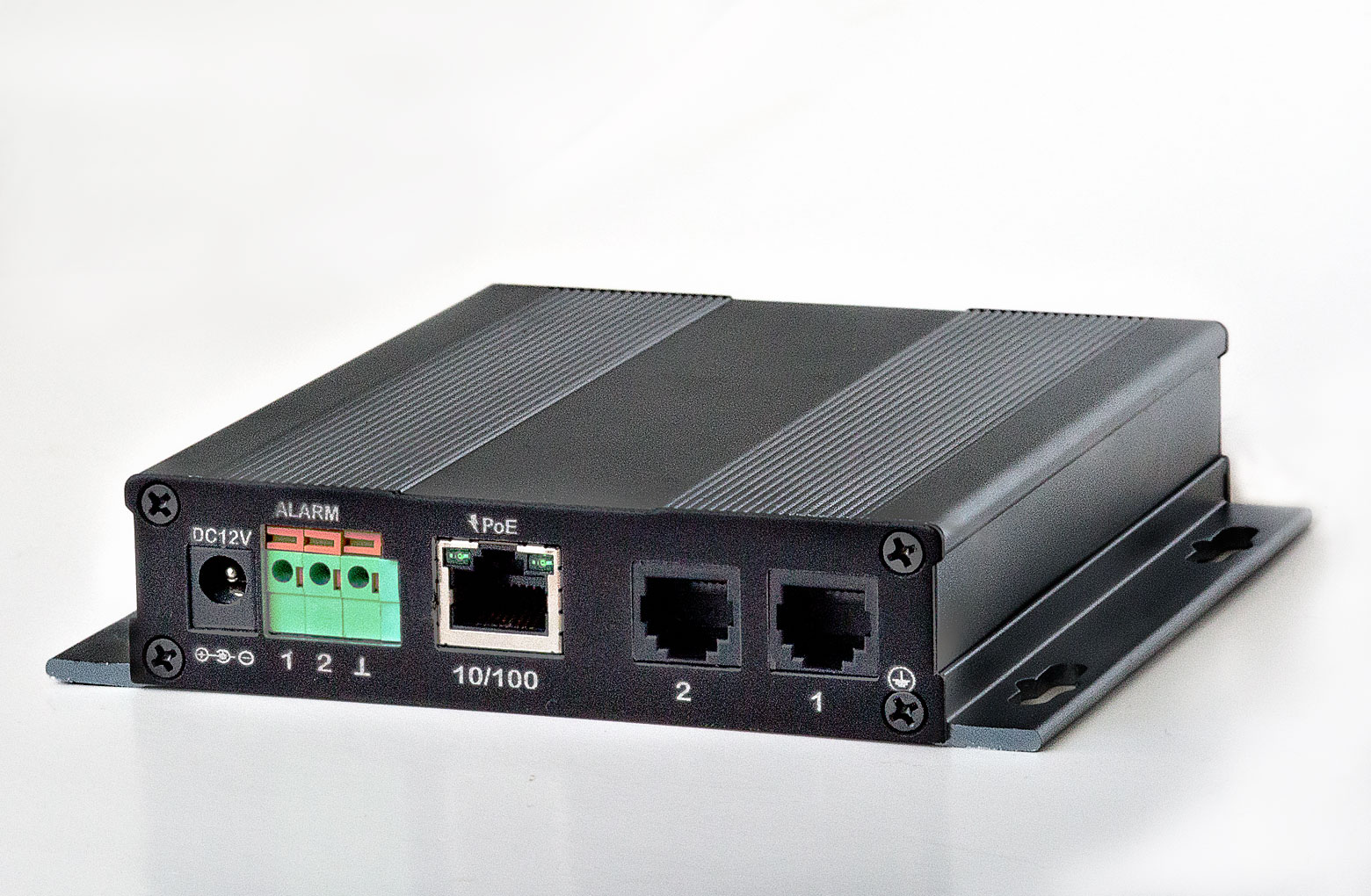

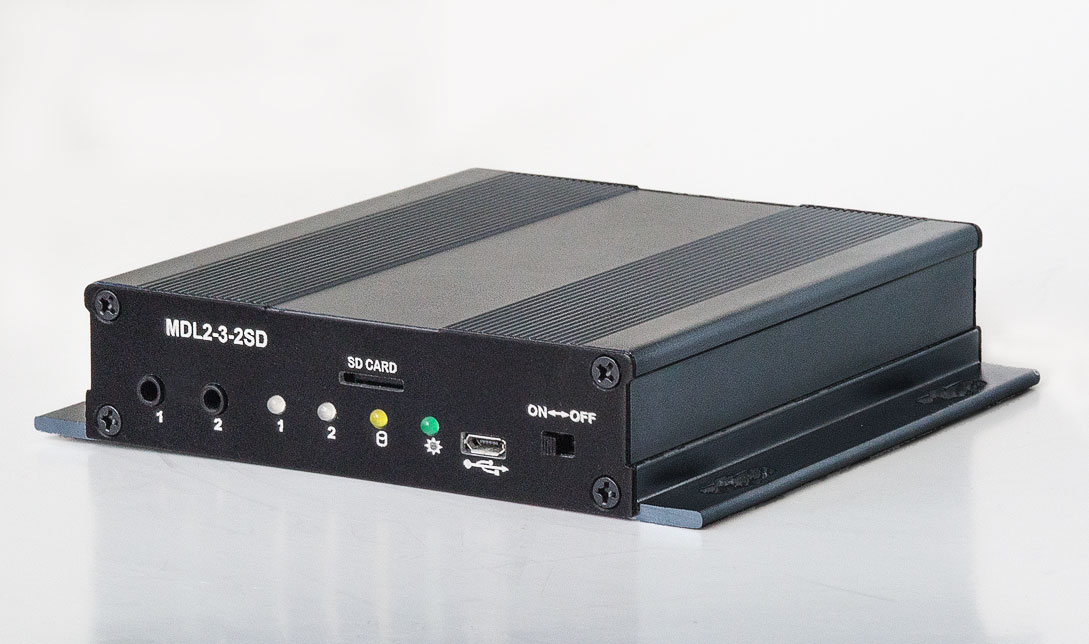

2

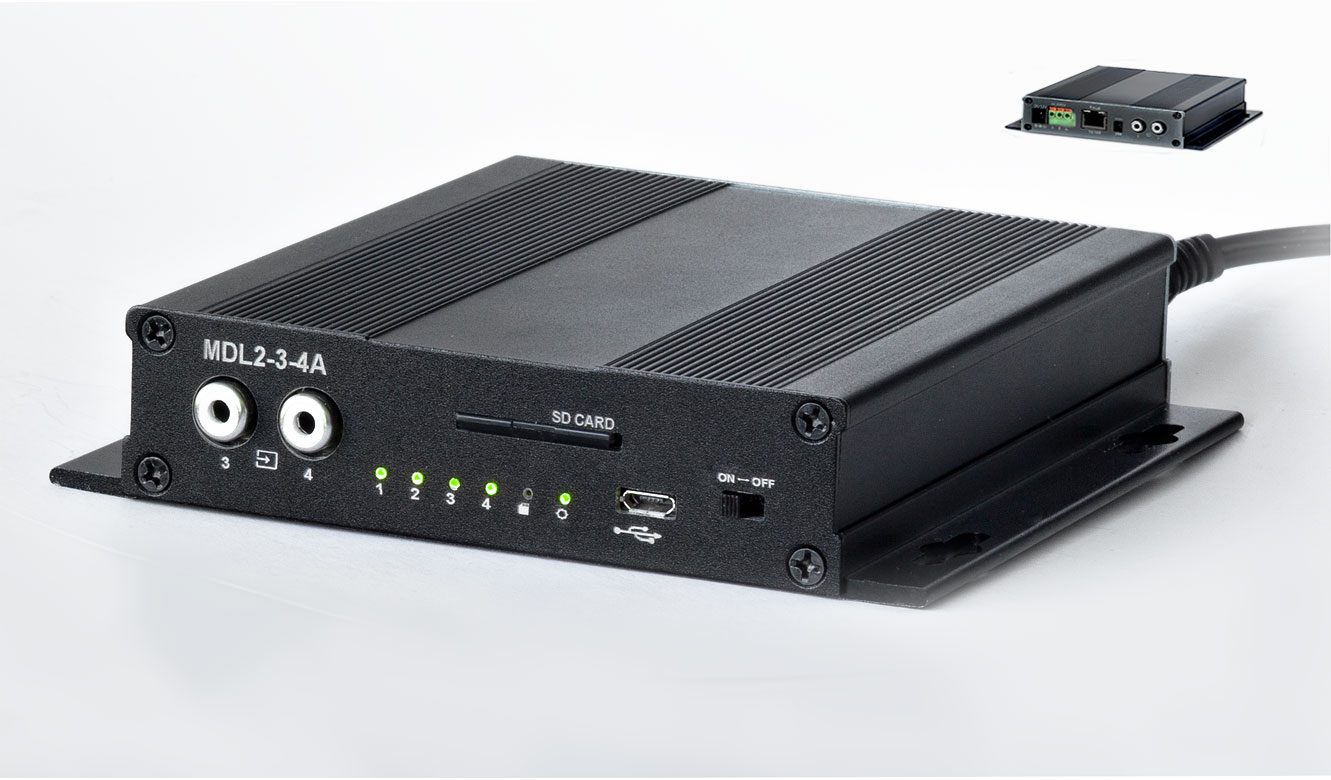

  4

8
Тип аудио разъемов

4xRJ-12

 клеммный блок  2x RJ-12 / 3.5мм 4 RCA 8xRJ-12
Входы универсальный: телефон, аудио, обычные, балансные или фантомные  микрофоны симметричная ток. петля: двухпроводной микрофон, аудио универсальный: телефон, аудио, обычные, балансные или фантомные  микрофоны линейный:  двухпроводной микрофон, аудио универсальный: телефон, аудио, обычные, балансные или фантомные  микрофоны
Гальваническая развязка входов ● - ● - ●
Подключение ПК микрофона (фантом 2.5 В) - - ● - -
Фантомное питание 12В ● ● ● ● ●
Встроенные резисторы фантомного питания микрофонов ● ● ● ● ●
Контроль обрыва или подачи фантома ● ● ● ● ●
Гальваническая развязка по фантомному питанию групповая - групповая - групповая
Частота дискретизации,  (независимо по каналам), кГц 8..48 8..48 8..48 8..48 8..48
Номинальная чувствительность,  ср.кв. (при усилении +0 дБ), В 2.5 2.5 2.5 / 70 мВ 2.5 2.5
Доп. входное аналоговое АРУ ● ● ● ● ●
Регулировка усиления (плавно), дБ +0..33 +0..33 -12..+33 +0..33 +0..33
DSP обработка, динамически компрессор, АРУ (выравнивание громкости) ● ● ● ● ●
Параметры АЦП кодека
(Analog Devices, Texas Instruments)		 24 бит, с/ш 90дБ 24 бит, с/ш 92дБ 24 бит, с/ш 92дБ 24 бит, с/ш 92дБ 24 бит, с/ш 92дБ
Разделение между каналами, дБ  >80 >80 >80 >80 >80
Входное сопротивление ~, не менее кОм 10 10 10 10 10
Входное сопротивление DC, не менее, мОм 10 - 10 - 10
Русский АОН 500 Гц (русск.вер.) ● - ● - ●
Нотификация ведения записи тон, голос - тон, голос - тон, голос
Тревожные датчики (активация) 2 2 2 2 2
Сменный носитель, SD карта  полная  полная  микро  полная  микро
Подключение жесткого диска - - - -  2.5" HDD
Питание, В 12 12, 48 PoE, 5 12,  48 PoE 12,  48 PoE, 5 12,  48 PoE, 5
Встроенный резервный Li-ion аккумулятор, типоразмер - "AAA" -  2 х "AAA" -
Индикация 2-х цв.свд. 2-х цв.свд. 2-х цв.свд. 2-х цв.свд. 2-х цв.свд.
ЖКИ OLED опция
Сменные аудио модули (на 2 входа) 2 - 1 - 2
Конструктивный крепеж корпуса ●  ● ● ● -
Габарит, мм 115х155х32 125х132х28 125х132х28 125х132х28 105х240х45.5

  Характеристики
       Преимущества        Возможности
  • Работа без компьютера, бесшумность
  • Малые габариты и низкая потребляемая мощность
  • Скоростной доступ к данным
  • Мощный процессор аудио обработки
  • Работа без установки драйверов
  • Интеграция в локальную сеть, беспроводные сети и Интернет
  • ВВозможность мониторинга для удаленных низкоскоростных соединений
  • Встроенные сервера FTP (файлы), HTTP / WWW (веб)

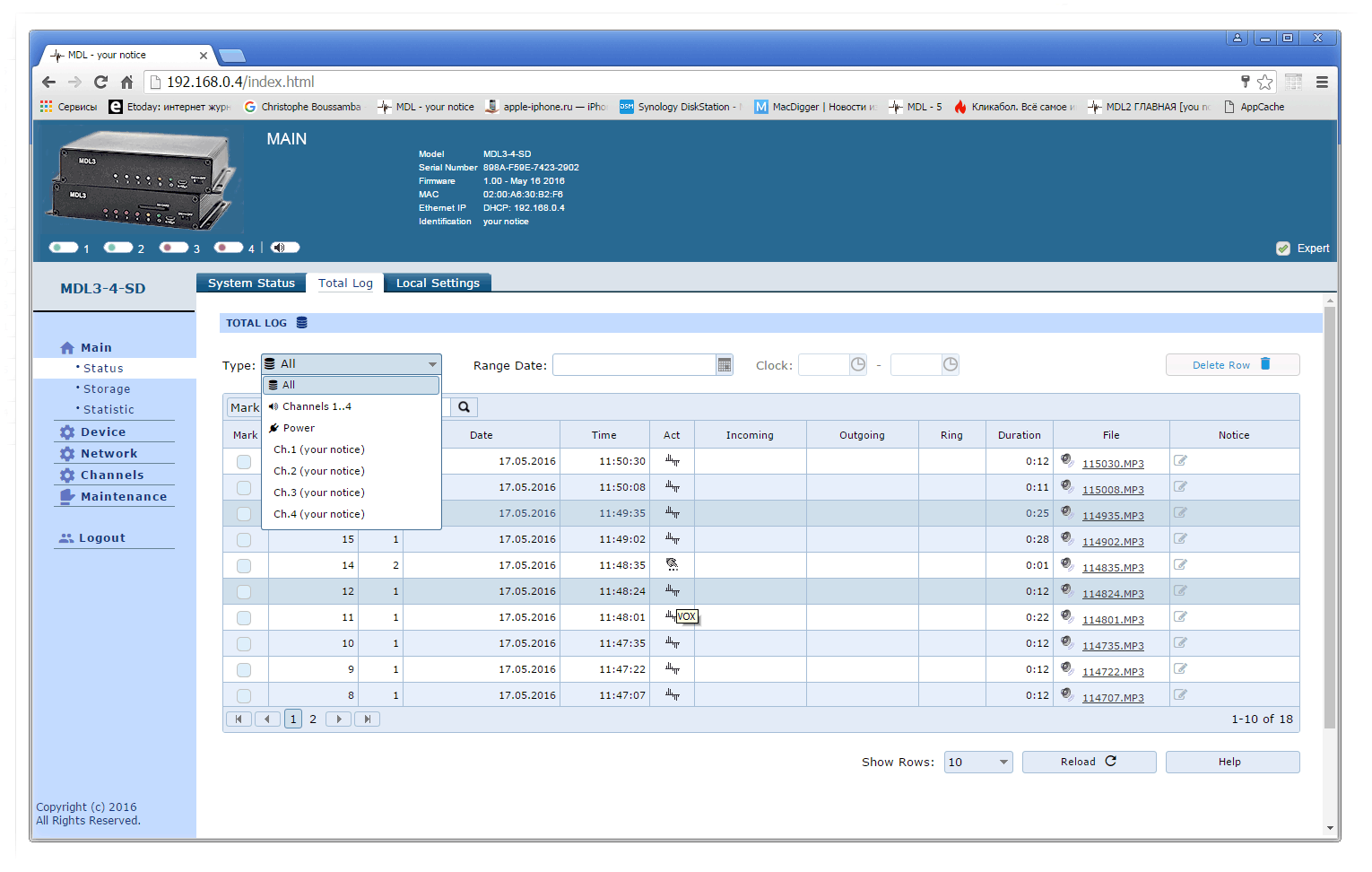

  • Удаленный доступ в реальном времени, WEB интерфейс, доступ с мобильных устройств/li>
  • Защита данных от несанкционированного доступа
  • Изменяемая прошивка, модульная система, возможность модернизации
  • Долговременная поддержка обновлений встроенного ядра RTOS
  • Универсальные каналы, модульная система

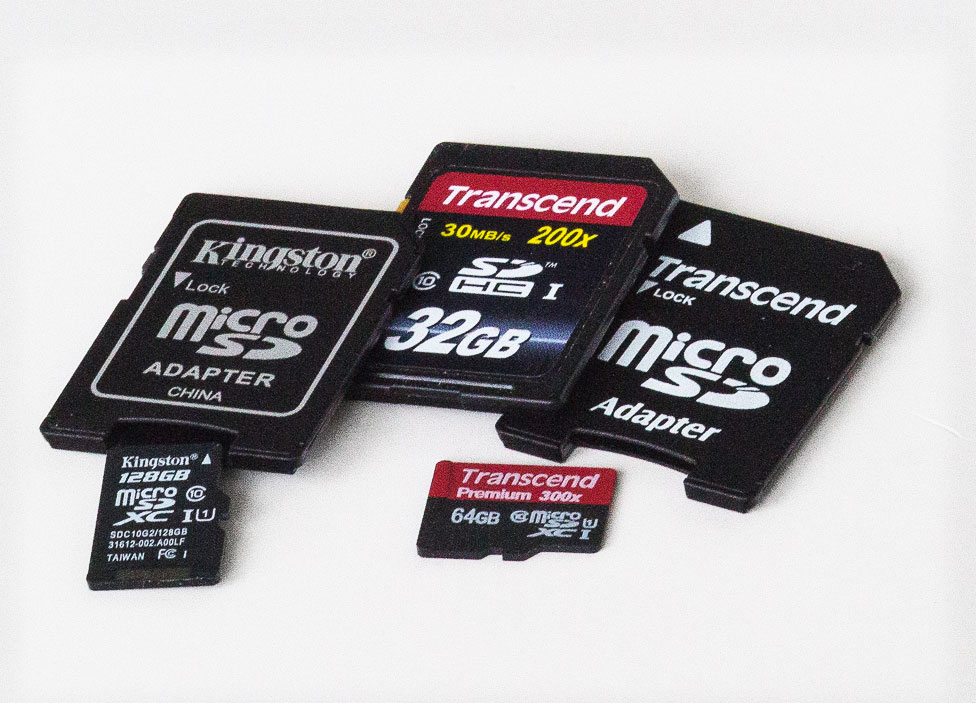

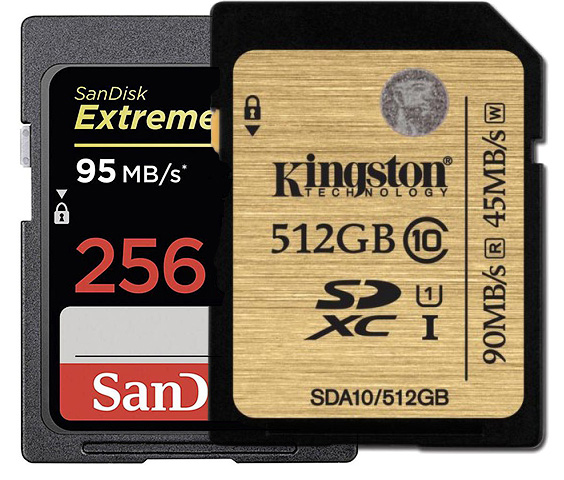

  • Носитель: карты типа SDHC, SDXC до 2 ТБ макс.
  • Файловая система, совместимость: FAT32, exFAT
  • Сжатие (совместимость):  PCM, MP3 4:1..10:1
  • Аудио файлы, формат: WAV, MP3, парольный доступ
  • Дискретизация: 8, 16, 32, 48 кГц (независимая по каналам)
  • Режимы микширования входов
  • Параллельное подключение к линии
  • Разрядность аудио кодека 24 бит
  • Обработка звука (канал записи) 32 бит

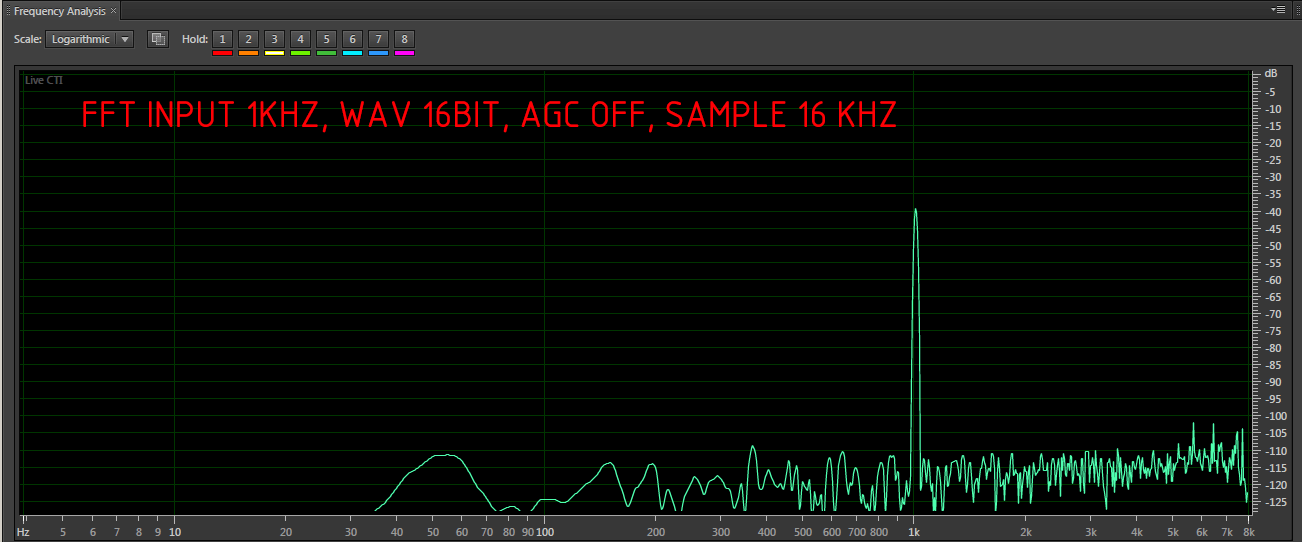

  • Сигнал/шум: >80 дБ
  • Предварительный усилитель
  • Регистрация: входящие, исходящие, набор, АОН, DTMF, Caller ID, факс
  • Режимы АОН - пассивный, активный, авто
  • Типы срабатываний: тел.линия, акустопуск, таймер, команды оператора, внешн. тревожные датчики, включение устройства
  • Светодиодная индикация
  • Встроенные энергонезависимые часы, синхронизация времени: сервера NTP, локальная
  • Интерфейсы: USB (служебный), Ethernet 10/100 Мбит
  • Сетевые соединения: Ethernet 10/100
  • Протоколы: TCP/IP, UDP, DHCP, TFTP, FTP, FTPS (SSL), HTTP, HTTPS (SSL/TLS), NTP, SMTP, DynDNS, WOL
  • Встроенные сервера FTP, FTPS (клиент и сервер), HTTP/WWW
  • Защита данных: парольная система, двухфакторная аутентификация (2FA), алгоритмы SSL/TLS, кодирование аудио данных
  • E-mail нотификация событий
  • Скорость обмена по FTP:
    - чтение, 4.7 МБ/сек
  • Выравнивание громкости удаленного и ближнего абонентов
  • Независимый регулируемый компрессор и экспандер при записи и воспроизведении
  • SQL лог с отработкой запросов и с полями комментариев и пометкой блокировки удаления
  • Списки номеров телефонов с исключением записи
  • Интеграция с системами клиент-кассир с авто пометкой конфликтных ситуаций
  • Холодный старт менее 5..8 сек (типично)
  • Питание 8..16 В (или адаптер: сеть ~220В)
  • Компактные размеры: 115х155х32мм
  • Вес: 400г

    • Потребление  (по входу +12В, типично, режимы)
  • режим записи - 1.5 Вт
  • спящий - 1.0 Вт (пробуждение по сети пакетами Wake-On-Lan)
  • выкл. - 0.5 Вт (активация по таймеру или аларм)
  • без подключения питания - 0 Вт, встроенная часовая батарея

    • Дополнительно
  • Питание PoE IEEE 802.3af 48В (для моделей с PoE)

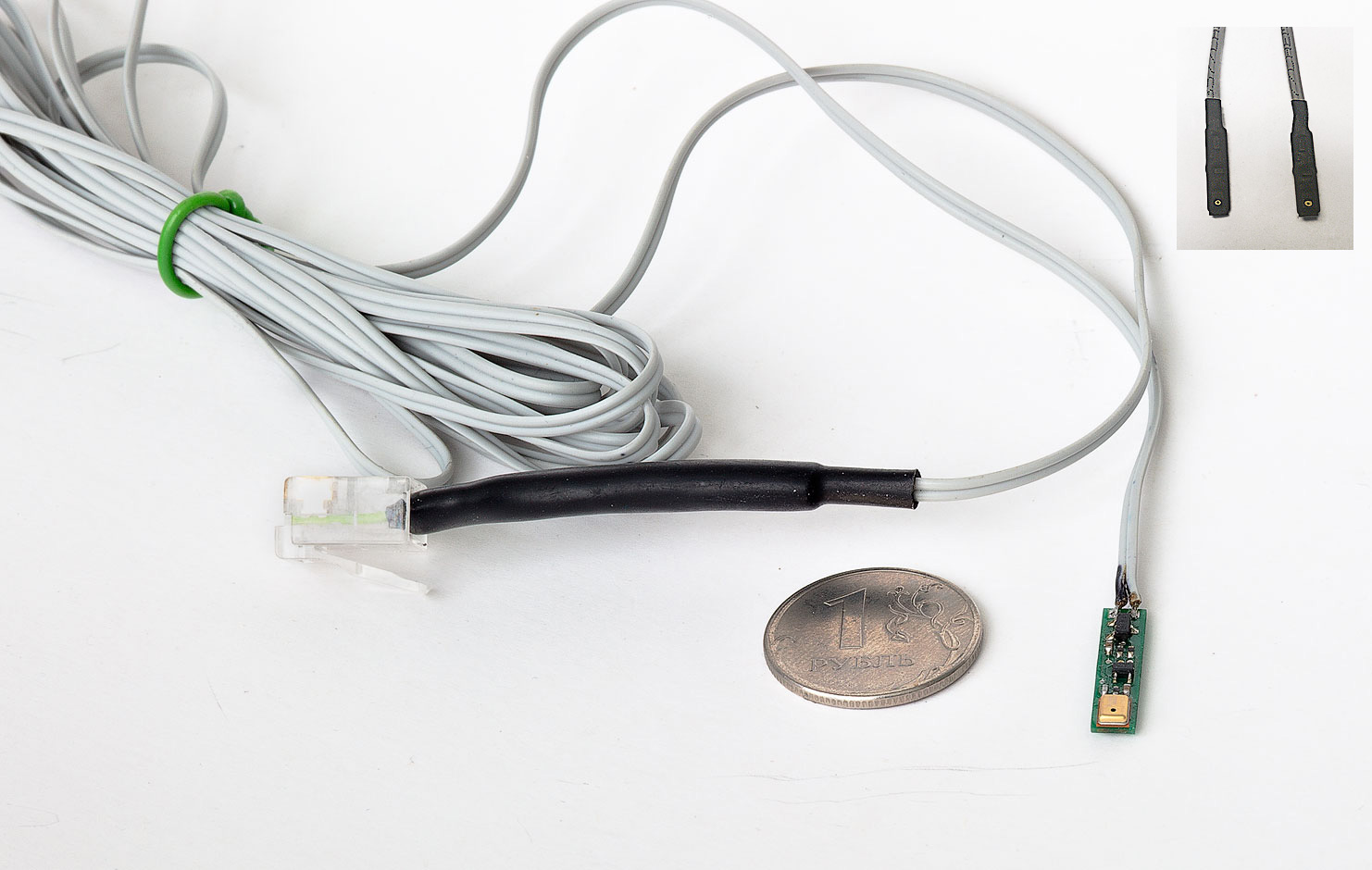

  • Входы ПК микрофонов (для модели MDL2-3-2SD)
  • Вариант исполнения с внутренней недоступной SD картой

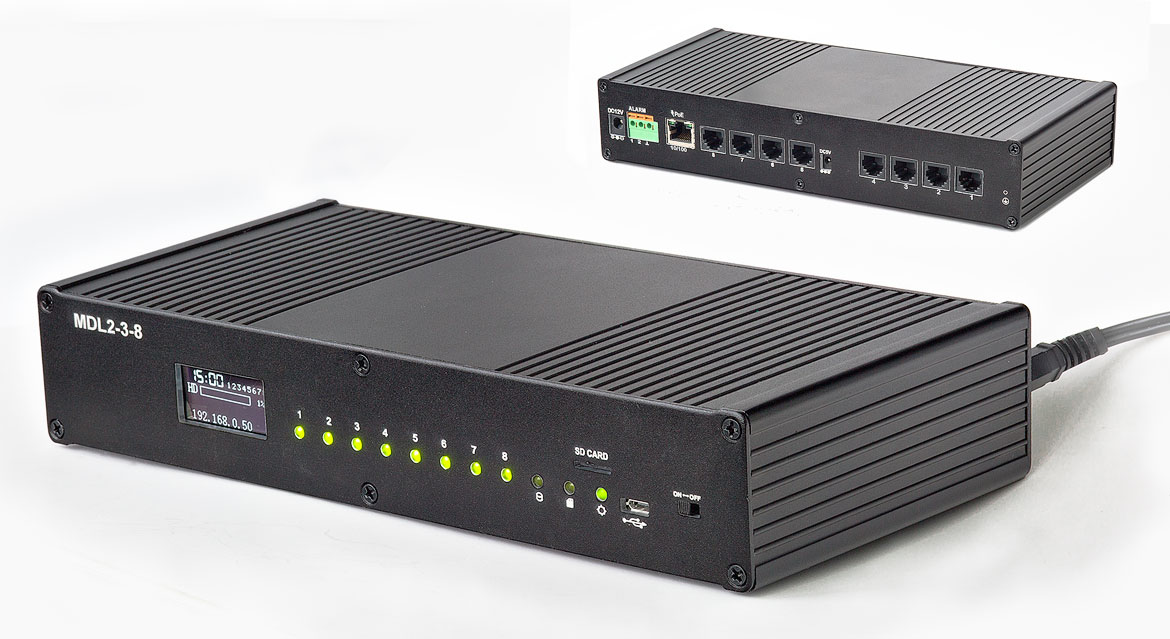

  • Жесткий диск 2.5" (для модели MDL2-3-8) 4ТБ и более

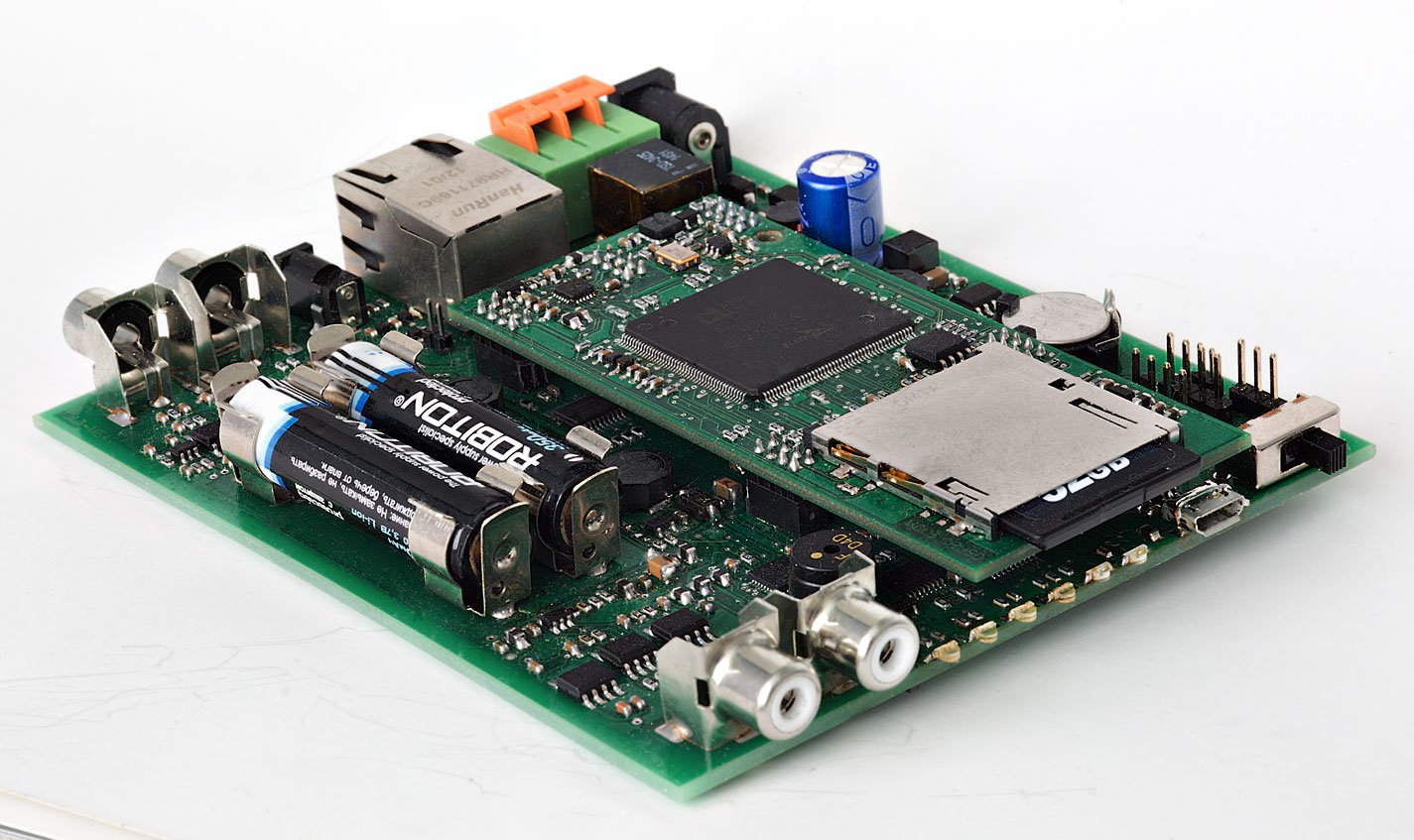

  • Встроенный резервный аккумулятор для обеспечения бесперебойной работы при пропадании напряжения питания (модели MDL2-3-4A-SD, MDL2-3-8P-SD)
  • Защита содержимого SD карт паролем
  • Режим высококачественной записи 24 бит, стерео и многоканальная запись

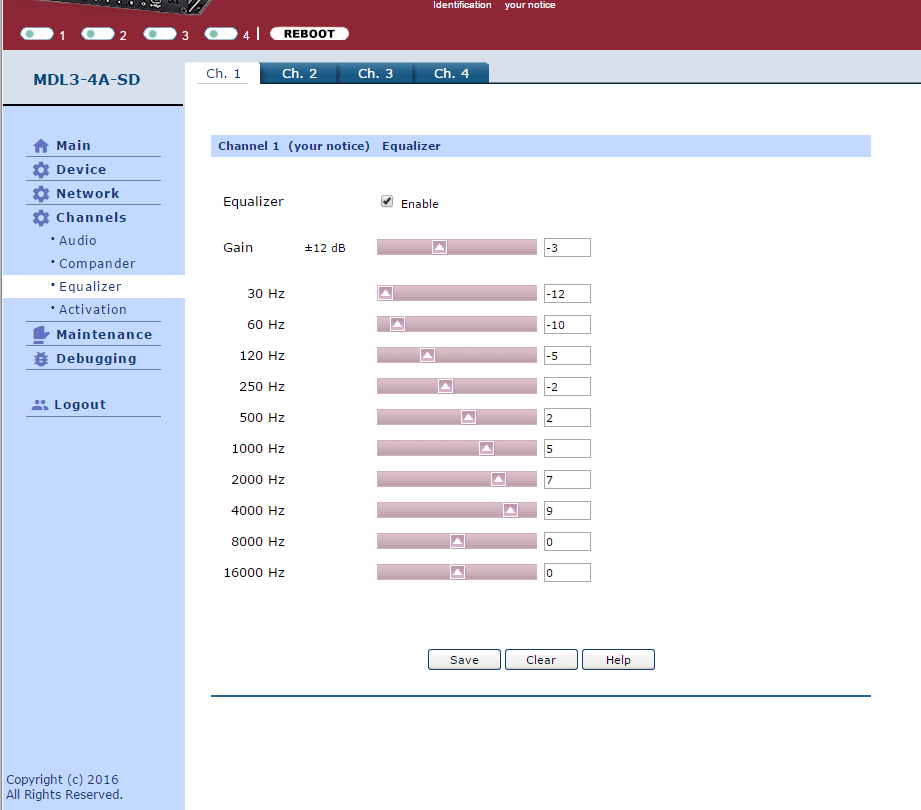

  • Индивидуальный эквалайзер на каждый канал, компенсация неравномерности частотной характеристики в зависимости от типа применяемого микрофона и затуханий помещения
  • русская и английская версия прошивок


  • Регистратор снабжен системой нотификации записи телефонных разговоров в соответствии с ГОСТ 28384-89.
  • Защита от несанкционированного доступа, сетевой трафик по стандартным защищенным протоколам https, ftps. Невосприимчивость к вирусам.
  • Высокое качество оцифровки речи за счет применения специализированных микросхем аудио кодеков (Analog Devices). Вся внутренняя программная обработка звука канала записи, для сохранения исходного аудио качества и динамического диапазона и производится с разрешением 32 бит.
  • Подключение внешних сетевых дисков больших емкостей позволяет организовать централизованное хранилище данных с использованием гигабит Ethernet  или RAID-массивов. Периодически, по мере поступления или по  расписанию, используя только встроенное ПО регистратора, сбрасывать накопленную информацию по локальной сети или через Интернет на удаленный сервер или на ПК.

  Техническая информация
       Технические данные      Особенности применения
  Программное обеспечение (необязательное)

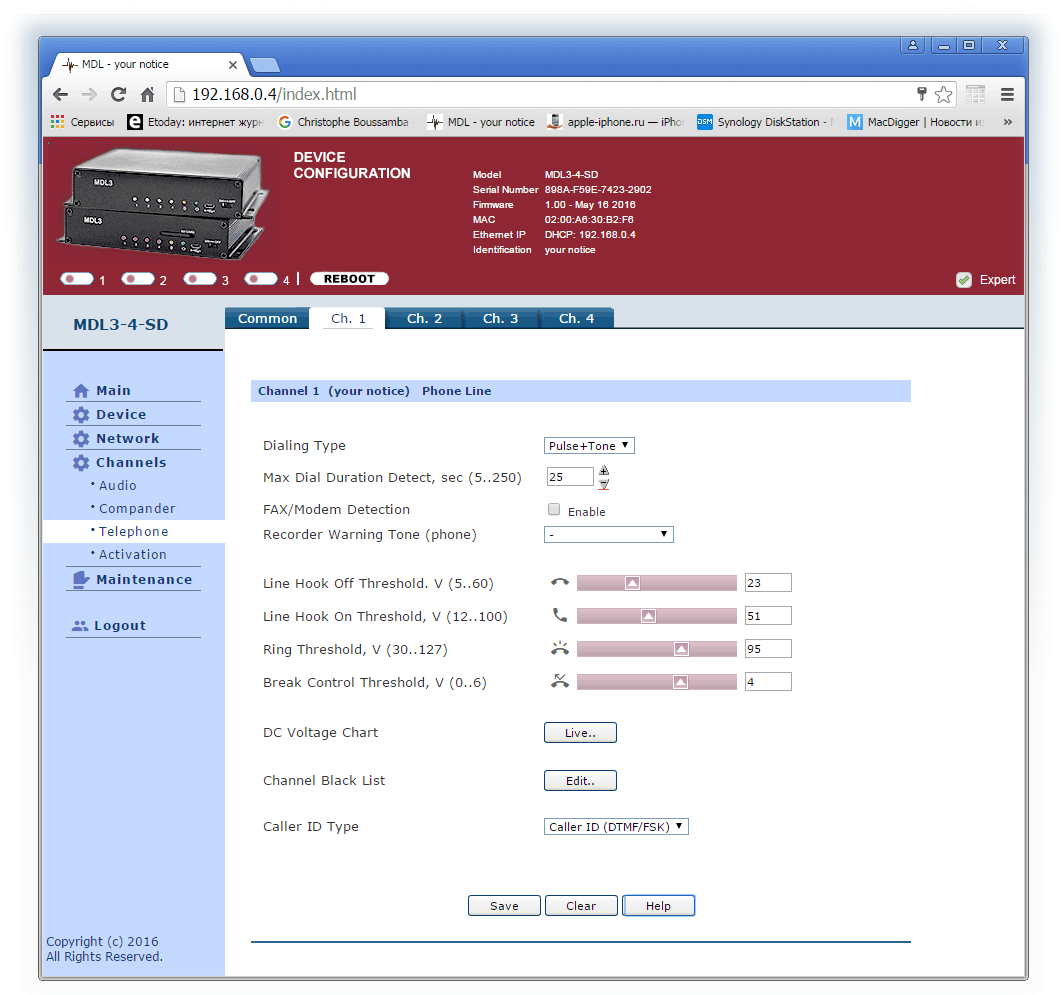

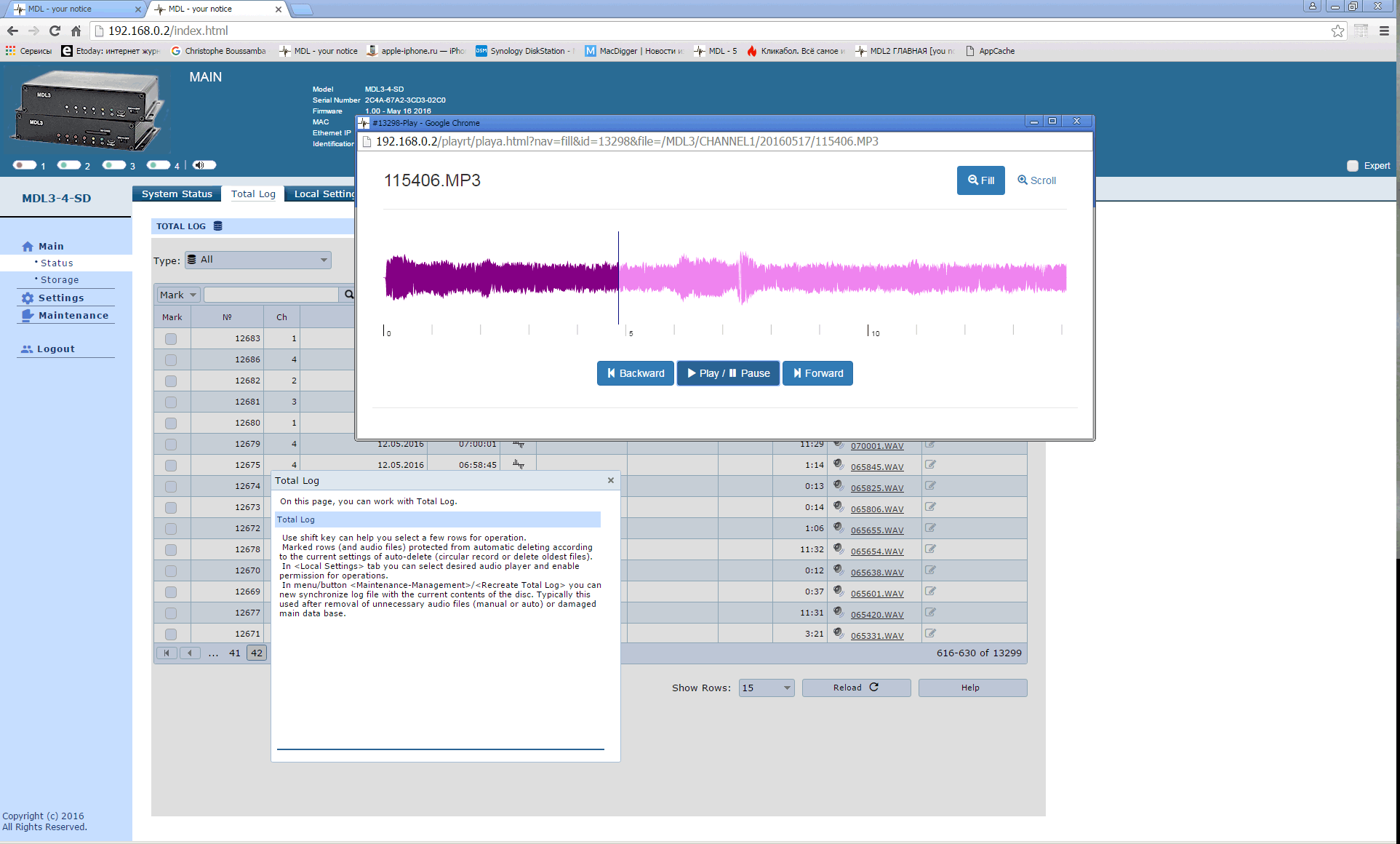

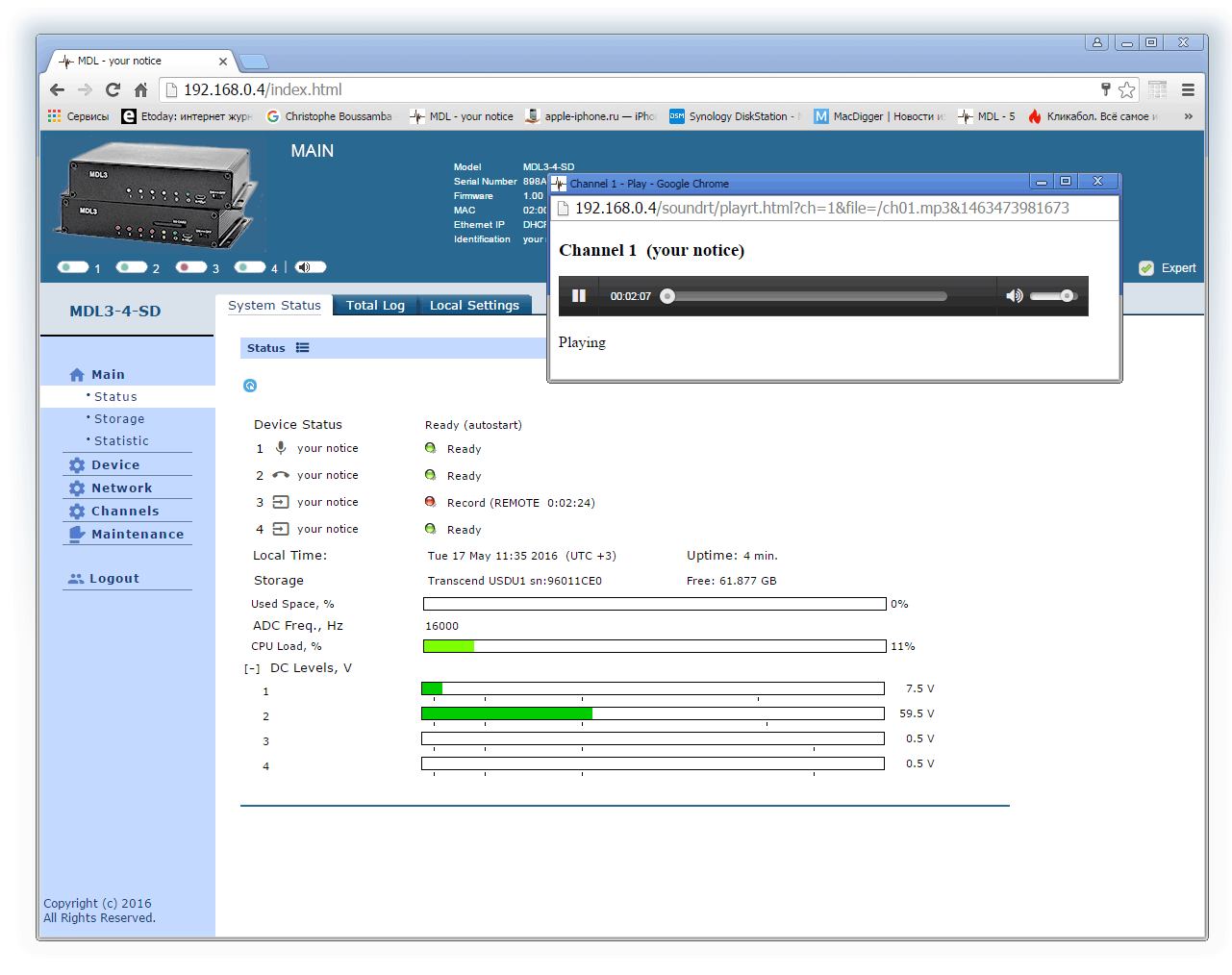

  Все базовые функции регистратора доступны через WEB интерфейс стандартными средствами обычного браузера. Дополнительное ПО (ОС Microsoft Windows) для совместимости с предыдущими поколениями регистраторов.
  Для работы требуется установить/включить соответствующие протоколы и генерацию совместимого лога в настройках регистратора.
Дополнительное ПО для работы с регистраторами DigioLog
  - digioView
  - Flasher
  - Настройка сети
Дистрибутив ПО, инсталляция (необязательное)

ПО версия 1.07 b37  [EXE 11.4 МБ 27/05/2019]
Прошивки Firmware


 MDL2-3-4-SD Вер. 1.12r (обновление, русская)   [IMG RAR 1.9МБ 10/06/2019]
 MDL2-3-4-SD Вер. 1.12e (обновление, англ.)   [IMG RAR 1.9МБ 10/06/2019]
 MDL2-3-2-SD Вер. 1.12e (обновление, англ.)   [IMG RAR 1.9МБ 10/06/2019]

 MDL2-3-4A-SD Вер. 1.12e (обновление, англ.)   [IMG RAR 1.9МБ 10/06/2019]
 MDL2-3-8 Вер. 1.12e (обновление, англ.)   [IMG RAR 2.0МБ 10/06/2019]
 MDL2-3-8P-SD Вер. 1.12e (обновление, англ.)   [IMG RAR 1.9МБ 10/06/2019]

 Примечание: при установке полных версий, все параметры устройств  сбрасываются в заводское состояние.

  Аудио

  Вопрос-ответ: На сколько ориентировочно хватит 1 ГБ носителя?


Режим
сжатия

Частота дискретизации

Битрейт в сек

На 1 ГБ

 Карта на 32 ГБ Непрерывная
запись по 4 кн.
  1:1 8 кГц 128 кбит   18 ч.   24 дн.     6 дн.
  4:1 MP3     32 кбит   70 ч.   94 дн.   23 дн.
  6:1 MP3     24 кбит   93 ч. 126 дн.   32 дн.
  8:1 MP3     16 кбит 139 ч.(6 дн.) 189 дн.   48 дн.
  1:1 16 кГц 256 кбит     9 ч.   12 дн.      3 дн.
  4:1 MP3     64 кбит   35 ч.   47 дн.   12 дн.
  6:1 MP3     48 кбит   46 ч.   63 дн.   16 дн.
  8:1 MP3     32 кбит   70 ч.   94 дн.   23 дн.
10:1 MP3     24 кбит   96 ч. 126 дн.   32 дн.
  1:1 32 кГц 512 кбит     4 ч.     6 дн.     1.5 дн.
  4:1 MP3   128 кбит   18 ч.   24 дн.     6 дн.
  6:1 MP3     96 кбит   23 ч.   31 дн.     8 дн.
  8:1 MP3     64 кбит   35 ч.   47 дн.   12 дн.
10:1 MP3     48 кбит   46 ч.   63 дн.   16 дн.
  1:1 48 кГц 768 кбит     3 ч.     4 дн.     1 дн.
  4:1 MP3   160 кбит   14 ч.   19 дн.     4.5 дн.
  6:1 MP3   128 кбит   18 ч.   24 дн.     6 дн.
  8:1 MP3     96 кбит   23 ч.   31 дн.     8 дн.
10:1 MP3     64 кбит   35 ч.   47 дн.   12 дн.

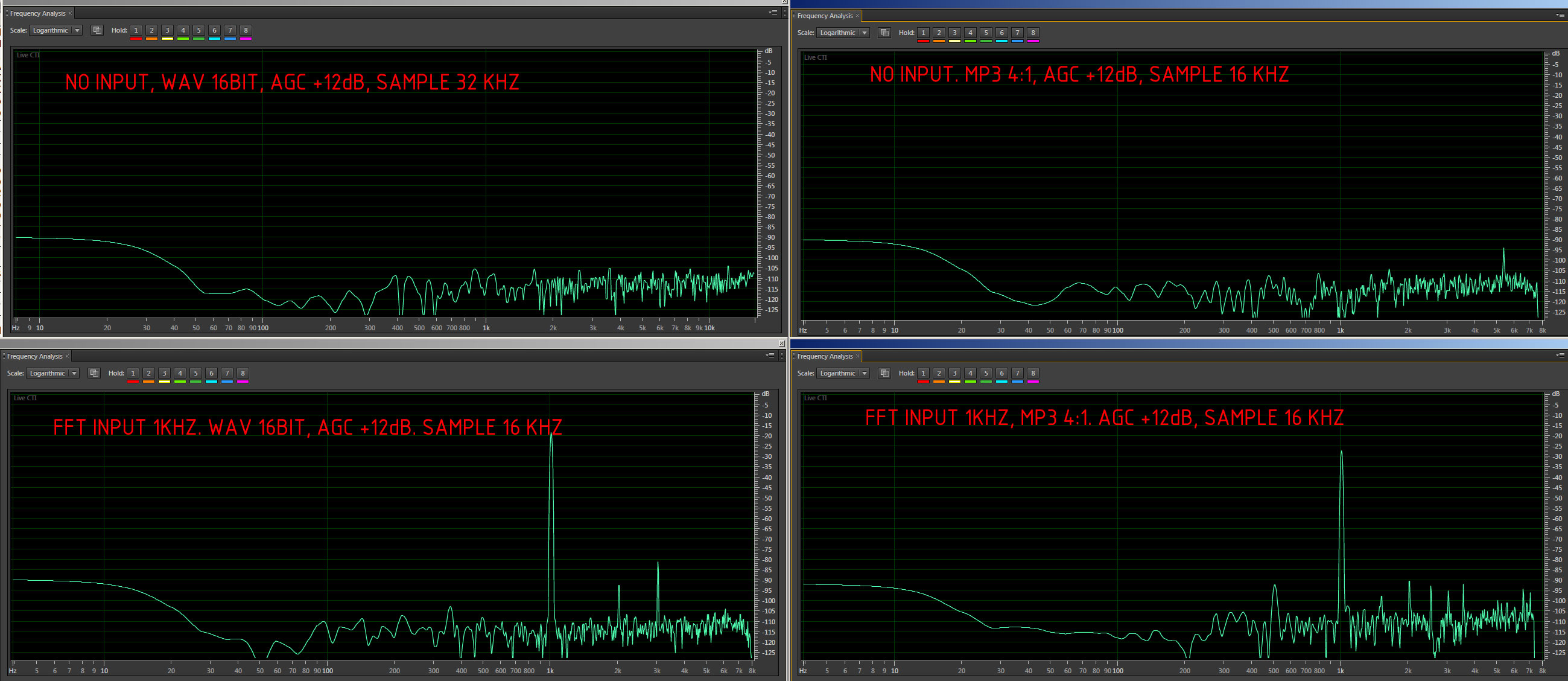

 Примечание. Кодек сжатия файлов в формате MP3, применяемый в регистраторе, сохраняя совместимость с обычными декодерами, специально адаптирован для речевых аудио сигналов из принципа минимальной потери частотной информации, и на слух разница с оригиналом практически не различима. Качество кодирования за счет более сложного алгоритма и потоковой буферизации значительно превышает распространенные ADPCM кодеки и при этом обеспечивается значительно лучшая степень сжатия. Вычислительные ресурсы встроенного сигнального процессора позволяют без существенной загрузки выполнять многоканальное сжатие в реальном аремени.
  Прочая информация
  Дополнительные ссылки   Оформление заказа
    Почему регистраторы DigioLog?
  • Смотрите в разделе Цены на сайте.
